به قسمت های مختلفی که ساختار قالب را تشکیل می دهند، از جمله: راهنما، قالب گیری، کشش هسته و قسمت های مختلف جداسازی اشاره دارد. مانند گیره های جلو و عقب، قالب های سگک جلو و عقب، صفحات فشار، ستون های فشار، ستون های راهنما، قالب های قالب گیری، میله های قالب گیری و میله های برگشت.
1. اجزای راهنمای
به منظور اطمینان از اینکه قالب متحرک و قالب ثابت می توانند به طور دقیق در هنگام بسته شدن قالب تراز شوند، یک جزء راهنما باید در قالب تنظیم شود. در قالب تزریق معمولاً از چهار مجموعه ستون راهنما و آستین راهنما برای تشکیل اجزای راهنما استفاده می شود. گاهی اوقات سطوح مخروطی داخلی و خارجی که با یکدیگر مطابقت دارند روی قالب متحرک و قالب ثابت قرار می گیرند تا به موقعیت یابی کمک کنند.
2. مکانیسم تخلیه
در طول فرآیند باز کردن قالب، یک مکانیسم تخلیه برای فشار یا بیرون کشیدن محصول پلاستیکی و میعانات در کانال جریان مورد نیاز است. برای بستن میله فشار از صفحه ثابت جهشی و صفحه فشار استفاده می شود. یک میله تنظیم مجدد به طور کلی در میله فشار ثابت می شود و میله تنظیم مجدد صفحه فشار را هنگامی که قالب های متحرک و ثابت بسته می شود، مجدداً تنظیم می کند.

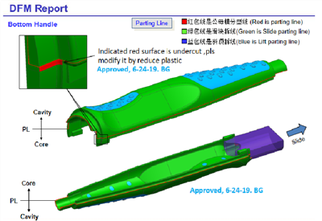

3. مکانیسم کشش هسته جانبی
برخی از محصولات پلاستیکی با سوراخ کناری مقعر یا جانبی باید قبل از بیرون راندن به طرفین جدا شوند. فقط پس از بیرون کشیدن هسته جانبی می توان آنها را به آرامی قالب زد. در این زمان، یک مکانیسم کشش هسته جانبی باید در قالب تنظیم شود.
