چگونه زمان خنک شدن را در قالب سرد رانر تعیین کنیم؟

تعیین زمان خنک شدن در قالب سرد یک جنبه حیاتی در فرآیند قالب گیری تزریقی است. به عنوان یک تامین کننده قالب سرد، ما اهمیت محاسبه دقیق زمان خنک سازی را برای اطمینان از محصولات با کیفیت بالا، تولید کارآمد و مقرون به صرفه بودن درک می کنیم. در این وبلاگ به بررسی عوامل کلیدی در تعیین زمان سرمایش خواهیم پرداخت و روش های عملی برای انجام این محاسبات را ارائه خواهیم داد.

عوامل موثر بر زمان خنک شدن

1. خواص مواد

نوع مواد پلاستیکی مورد استفاده در فرآیند قالب گیری تزریقی تاثیر بسزایی در زمان خنک شدن دارد. پلاستیک های مختلف خواص حرارتی متفاوتی دارند، مانند ظرفیت گرمایی ویژه، هدایت حرارتی و نقطه ذوب. به عنوان مثال، موادی با ظرفیت گرمایی ویژه بالا به انرژی بیشتری برای خنک شدن نیاز دارند و در نتیجه زمان خنک‌سازی طولانی‌تری دارند. پلی اتیلن با چگالی بالا (HDPE) دارای ظرفیت گرمایی ویژه نسبتاً بالایی در مقایسه با پلی پروپیلن (PP) است، بنابراین معمولاً خنک شدن آن بیشتر طول می کشد.

هدایت حرارتی نیز نقش مهمی ایفا می کند. مواد با رسانایی حرارتی بالا می توانند گرما را سریعتر منتقل کنند و زمان خنک شدن را کاهش دهند. فلزات رسانایی حرارتی بسیار بالاتری نسبت به پلاستیک ها دارند، اما در زمینه قالب گیری تزریقی، انتخاب مواد پلاستیکی اغلب بر اساس نیازهای محصول تعیین می شود. به عنوان مثال، پلاستیک های مهندسی مانند پلی کربنات (PC) رسانایی حرارتی کمتری در مقایسه با برخی از پلاستیک های کالایی دارند، به این معنی که به زمان بیشتری برای خنک شدن نیاز دارند.

2. قسمت هندسه

شکل و اندازه قطعه قالب گیری شده از عوامل مهم در تعیین زمان خنک شدن است. خنک شدن قطعات ضخیم بیشتر طول می کشد زیرا گرما باید فاصله بیشتری را از مرکز قطعه تا سطح طی کند. یک قسمت با دیواره ضخیم ممکن است چندین برابر بیشتر از یک قسمت با دیواره نازک ساخته شده از همان ماده زمان خنک شدن داشته باشد.

هندسه های پیچیده نیز می توانند بر خنک کننده تاثیر بگذارند. قطعات دارای بریدگی، دنده یا باس ممکن است سرعت خنک کنندگی نامناسبی داشته باشند که منجر به تاب برداشتن بالقوه یا نقص های دیگر شود. به عنوان مثال، بخشی با یک دنده بزرگ در وسط ممکن است در ناحیه دنده کندتر خنک شود و باعث ایجاد تنش های داخلی و تغییر شکل احتمالی شود.

3. طراحی قالب

طراحی قالب سرد رانر بر زمان خنک شدن تأثیر می گذارد. چیدمان کانال های خنک کننده بسیار مهم است. کانال های خنک کننده با طراحی خوب می توانند انتقال حرارت کارآمد را از قسمت قالب گیری شده به محیط خنک کننده (معمولاً آب) تضمین کنند. قطر، فاصله و طول کانال‌های خنک‌کننده همگی بر راندمان خنک‌کننده تأثیر می‌گذارند.

جنس قالب نیز مهم است. برخی از مواد قالب رسانایی حرارتی بهتری نسبت به سایرین دارند. به عنوان مثال، قالب های ساخته شده از آلیاژهای بریلیوم - مس دارای رسانایی حرارتی بالاتری نسبت به قالب های فولادی هستند که می تواند منجر به زمان خنک شدن سریعتر شود. با این حال، انتخاب مواد قالب نیز تحت تأثیر عواملی مانند هزینه، دوام و الزامات فرآیند قالب‌گیری است.

4. محیط خنک کننده

نوع و خواص محیط خنک کننده مورد استفاده در سیستم خنک کننده قالب مهم است. آب به دلیل ظرفیت گرمایی ویژه و در دسترس بودن آن، متداول ترین وسیله خنک کننده است. دما و دبی آب خنک کننده تاثیر مستقیمی بر زمان خنک شدن دارد.

دمای پایین‌تر آب خنک‌کننده می‌تواند اختلاف دما بین قطعه قالب‌گیری شده و محیط خنک‌کننده را افزایش دهد و باعث انتقال سریع‌تر حرارت شود. با این حال، اگر دمای آب خیلی پایین باشد، ممکن است باعث تراکم در سطح قالب شود که می تواند منجر به زنگ زدگی و مشکلات دیگر شود. سرعت جریان آب خنک کننده نیز بر سرعت انتقال حرارت تأثیر می گذارد. سرعت جریان بالاتر می تواند از حذف حرارت بهتر از قالب اطمینان حاصل کند و زمان خنک شدن را کاهش دهد.

روش های تعیین زمان خنک سازی

1. روش های تحلیلی

یکی از ساده ترین روش های تحلیلی برای تخمین زمان سرد شدن بر اساس قانون هدایت گرما فوریه است. فرمول اولیه برای زمان خنک‌سازی (t_c) در یک مدل یک بعدی هدایت حرارتی برای یک صفحه مسطح با ضخامت (L) به صورت زیر ارائه می‌شود:

[t_c=\frac{\rho c_p L^2}{\pi^2 k}\ln\left(\frac{\theta_i - \theta_m}{\theta_f - \theta_m}\right)]

که در آن (\rho) چگالی ماده پلاستیکی، (c_p) ظرفیت گرمایی ویژه، (k) رسانایی حرارتی، (\theta_i) دمای اولیه پلاستیک (معمولا دمای مذاب)، (\theta_m) دمای سطح قالب، و (\theta_f) دمای نهایی پلاستیکی است که می‌توان آن را از قالب خارج کرد.

با این حال، این فرمول یک مدل ساده شده است و هدایت حرارتی یک بعدی، خواص مواد یکنواخت و شرایط مرزی ثابت را فرض می‌کند. در کاربردهای دنیای واقعی، انتقال حرارت اغلب سه بعدی است و خواص مواد ممکن است با دما متفاوت باشد.

2. شبیه سازی عددی

شبیه‌سازی عددی با استفاده از نرم‌افزارهایی مانند Moldflow روش دقیق‌تر و جامع‌تری برای تعیین زمان خنک‌سازی است. این ابزارهای شبیه‌سازی می‌توانند تمام عوامل ذکر شده در بالا، از جمله خواص مواد، هندسه قطعه، طراحی قالب و شرایط محیط خنک‌کننده را در نظر بگیرند.

نرم افزار Moldflow از آنالیز اجزا محدود (FEA) برای شبیه سازی فرآیند قالب گیری تزریقی از جمله فاز خنک کننده استفاده می کند. این می‌تواند توزیع دما را در قسمت قالب‌گیری شده و قالب در طول زمان پیش‌بینی کند و به مهندسان اجازه می‌دهد تا طراحی سیستم خنک‌کننده را بهینه کنند و زمان دقیق خنک‌سازی را تعیین کنند. با اجرای شبیه سازی های متعدد با پارامترهای مختلف، مانند چیدمان کانال خنک کننده، دمای آب و سرعت جریان، کارآمدترین راه حل خنک کننده را می توان یافت.

3. روش های تجربی

روش‌های آزمایشی شامل اجرای عکس‌های آزمایشی بر روی قالب دونده سرد واقعی است. با اندازه‌گیری دمای قطعه قالب‌گیری شده در زمان‌های مختلف در طول فرآیند خنک‌سازی با استفاده از ترموکوپل‌ها یا حسگرهای مادون قرمز، می‌توان زمان خنک‌سازی را به صورت تجربی تعیین کرد.

این روش برای اعتبارسنجی نتایج به دست آمده از روش های تحلیلی یا عددی مفید است. همچنین می‌تواند به شناسایی عوامل پیش‌بینی نشده‌ای که ممکن است بر زمان خنک‌سازی اثر بگذارد، مانند تغییرات موضعی دمای قالب یا وجود حفره‌های هوا در کانال‌های خنک‌کننده کمک کند.

اهمیت تعیین دقیق زمان خنک سازی

تعیین دقیق زمان خنک سازی به دلایل مختلفی ضروری است. اولاً، بر زمان چرخه تولید تأثیر می گذارد. زمان خنک‌سازی کوتاه‌تر به این معنی است که می‌توان قطعات بیشتری را در واحد زمان تولید کرد و بهره‌وری فرآیند قالب‌گیری تزریقی را افزایش داد. این می تواند منجر به صرفه جویی قابل توجهی در هزینه در تولید انبوه شود.

ثانیا، زمان خنک سازی مناسب برای کیفیت قطعات قالب گیری بسیار مهم است. اگر زمان خنک شدن خیلی کوتاه باشد، ممکن است قطعه به طور کامل جامد نشود و منجر به تاب خوردگی، جمع شدگی و سایر عیوب شود. از طرف دیگر، اگر زمان خنک‌سازی بیش از حد طولانی باشد، می‌تواند منجر به مصرف انرژی غیر ضروری و کاهش راندمان تولید شود.

نتیجه گیری

تعیین زمان خنک‌سازی در قالب سرد یک فرآیند پیچیده است که شامل در نظر گرفتن عوامل متعددی مانند خواص مواد، هندسه قطعه، طراحی قالب و شرایط محیط خنک‌کننده است. به عنوان یک تامین کننده قالب سرد، ما قالب های با کیفیت بالا را ارائه می دهیم و می توانیم به مشتریان خود در بهینه سازی زمان خنک سازی از طریق ترکیبی از روش های تحلیلی، شبیه سازی عددی و اعتبار سنجی تجربی کمک کنیم.

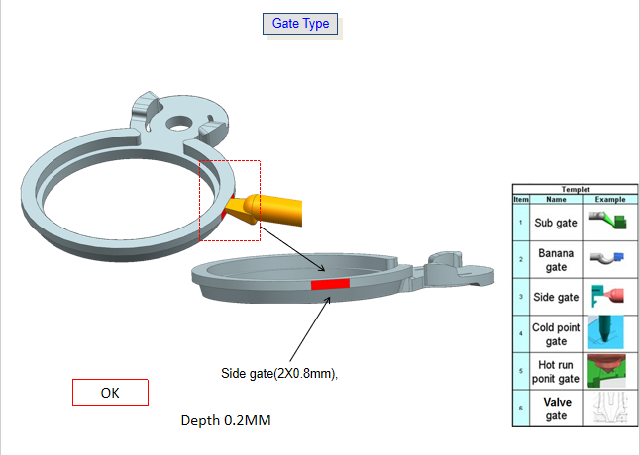

اگر علاقه مند هستیدقطعات پلاستیکی تزریقی،قالب گیری تزریق معکوس، یاابزار پلاستیکی، یا اگر در مورد تعیین زمان خنک سازی در فرآیند قالب گیری تزریقی خود سؤالی دارید، توصیه می کنیم برای بحث دقیق با ما تماس بگیرید. تیم کارشناسان ما آماده ارائه راه حل های سفارشی برای رفع نیازهای خاص شما هستند.

مراجع

1. Rosato، DV، & Rosato، DV (2000). کتابچه راهنمای قالب گیری تزریقی. ناشران آکادمیک Kluwer.
2. تاج و تخت، جی ال (1996). رئولوژی و فرآوری پلاستیک مارسل دکر.
3. Beitz, W., & Schmidt, K. - H. (2004). دوبل: کتابچه راهنمای مهندسی مکانیک. انتشارات اسپرینگر
